Zeppelin Baumaschinen GmbH 是卡特彼勒公司在德国的销售和服务合作伙伴。卡特彼勒成立于 1954 年，是全球最大的工程机械制造商。作为采埃孚集团旗下最大的业务部门，Zeppelin Baumaschinen GmbH 已发展成为欧洲和业内领先的销售和服务组织。
多年来，该公司一直使用传统计量设备。但在面对一些特定任务时，该方法已经无法满足需求。例如，不少几何形状复杂的机器和部件（尤其是老旧的机器和部件）缺少设计图纸或尺寸数据，因此无法使用传统计量设备来验证其尺寸精度。于是，公司在 2022 年 6 月决定购入新的计量设备 HandySCAN 3D|Black Elite 和配套的 3D 测量软件平台 VXelements 以及扫描到 CAD 模块VXmodel 。

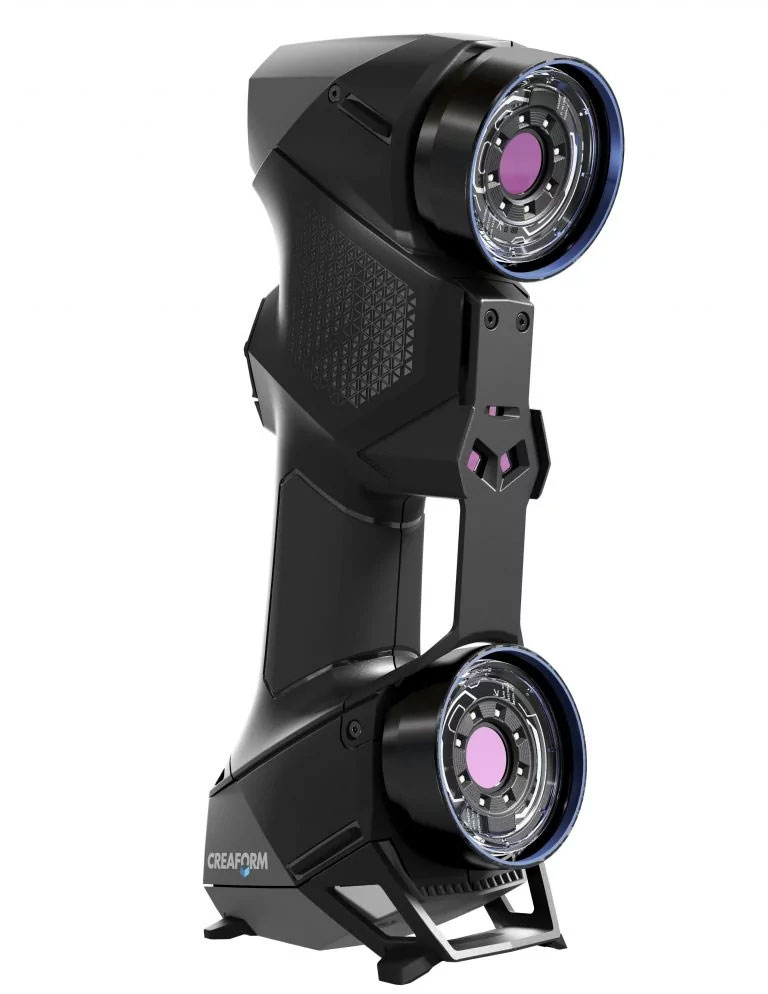

相较于其他技术，Creaform 形创公司的便携式三维扫描仪 HandySCAN 3D 在以下方面得分最高：
- Creaform 形创品牌及其在市场上的声誉
- Creaform 形创系统的一致性/业内声誉
- 三维扫描仪的测量精度
- 软件和三维扫描仪的易用性和速度
- 标准化的硬件和软件
包括连接点在内的发动机缸体三维扫描
Zeppelin测试的各种发动机的案例 为了翻新现有的发动机测试台，科隆工厂需要测量多台发动机并定制台车支架。有了这些支架的帮助，将发动机安装到测试台上的过程将变得简单而顺畅。
工厂需要测试几个系列的卡特彼勒柴油发动机，而现有的发动机测试台已经服役了 59 年（1962 年制造），早已达到性能极限。将发动机组装到测试台上之后还需要进行设置，测试完之后还需要拆卸，整个过程不仅非常耗时，而且限制了测试台的发动机吞吐量。
新的发动机测试台将用于测试输出功率高达 1000 kW 的发动机。未来，测试对象将使用所谓的“台车”进行组装。其优点在于，测试前可先在台车上组装发动机，然后再将台车连同发动机一同迅速安装在测试台上。

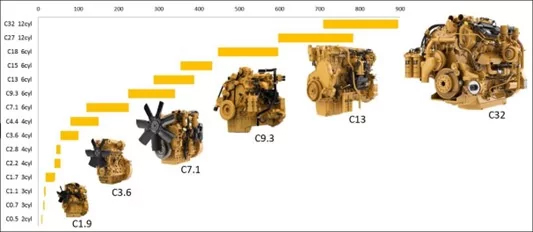

为了让台车能够尽可能多地承载不同类型的发动机，工厂决定使用 HandySCAN 3D 扫描大部分发动机。通过这种方式，各种介质供应（例如新鲜空气和废气）的连接点数据以及不同类型发动机的飞轮尺寸数据都能采集到。

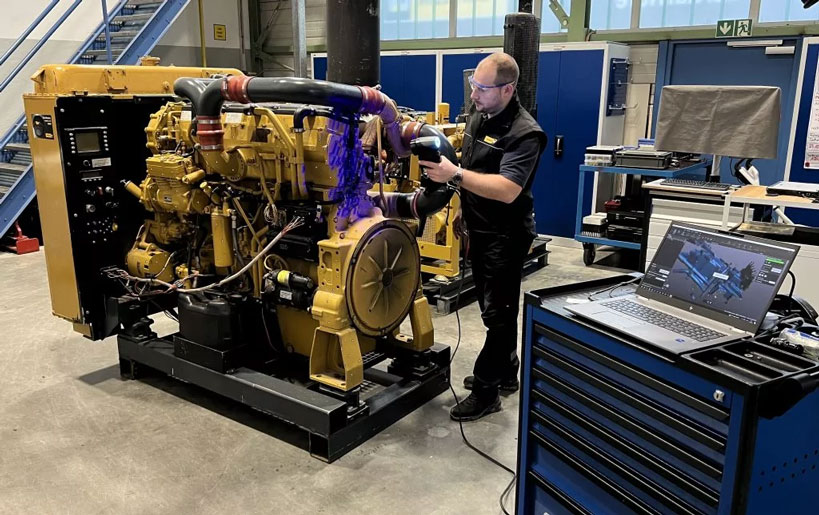

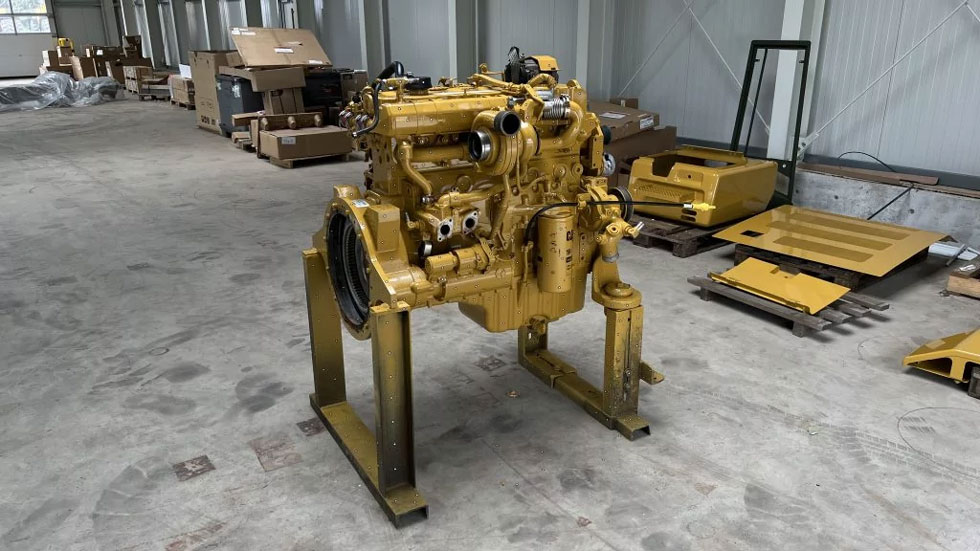

台车支架上的发动机缸体。 这样有助于从各个面对发动机缸体（包括连接点）进行数字化

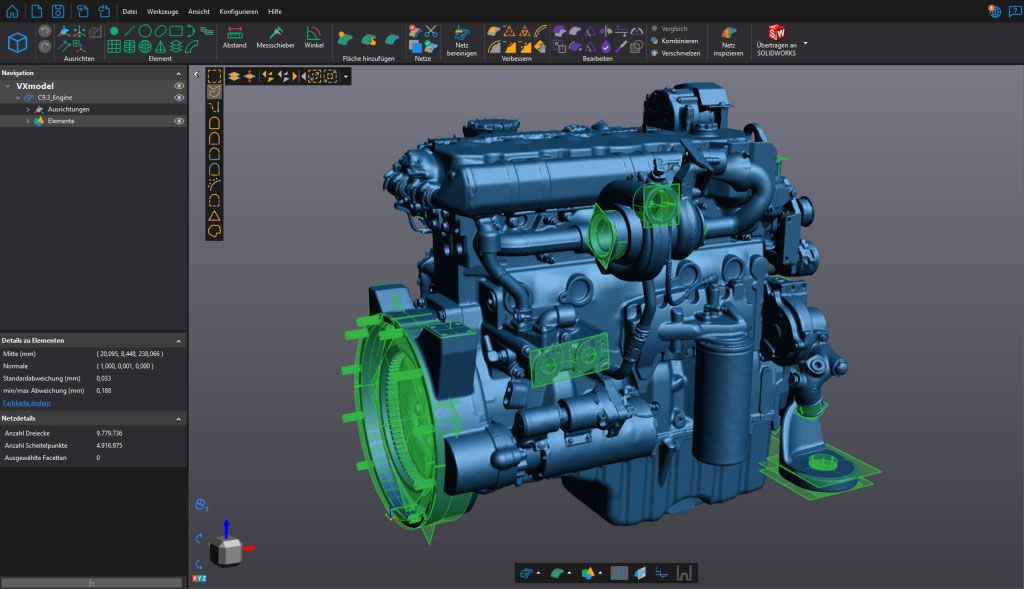

VXelements 数据采集软件中的发动机缸体扫描图像 绿色部分为测试台连接点 Creaform 形创便携式三维扫描仪 HandySCAN 3D 和 3D 测量软件平台 VXelements的优势
如果使用传统测量设备，这个项目将很难得到实施，甚至根本无法实现。鉴于发动机的几何形状非常复杂，要记录缺失的尺寸数据几乎是不可能的。要重建隐藏的元件更是一件不可能完成的任务。
对扫描流程本身进行优化之后，现在可以对发动机进行快速测量：
- 准备时间约 1 小时
- 测量时间约 0.5 小时，过去是 2 小时
- 后期处理/创建辅助构造约 4-8 小时，视具体要求而定
另外，借助 VXmodel 软件模块，在 CAD 中进一步开发模型所需的准备工作也大大简化。
Zeppelin Baumaschinen 表示，3D 测量软件平台 VXelements 的优点非常明显：
- 操作简单可靠
- 界面和功能一目了然
- 可直接连接 CAD 软件系统
HandySCAN 3D|BLACK 在 Zeppelin 的应用领域
Zeppelin Baumaschinen GmbH 将 3D 计量设备应用于多个领域，包括：
- 组件和单个部件的损伤分析
- 对现有机器部件进行逆向工程，以便按照客户要求进行个性化改装（例如开发新的个性化部件、定制等）
- 创建培训和教育用途的 3D 模型
- 为现有机器上的自适应部件开发、安装和转换创建 3D 模型
- 通过扫描到打印解决方案克服供应瓶颈
未来，他们还计划将这套测量解决方案用于其他项目，例如为残疾员工改装操作元件，包括改装操纵杆等。
