铸造厂在汽车行业发挥着至关重要的作用，尤其是专注于生产发动机核心部件与车身结构件的铝铸件铸造厂。发动机缸体、变速箱壳体、后悬架臂及副车架等部件对确保车辆的性能与可靠性至关重要。由于这些部件需承受高强度机械载荷，而且运行条件严苛，生产过程中绝不能出现任何误差。每一件铸件都必须符合客户严格的规格要求，每个生产环节也必须执行严格的质量管控。

挑战

主要依赖三坐标测量机 (CMM) 进行铸件检测存在哪些风险？

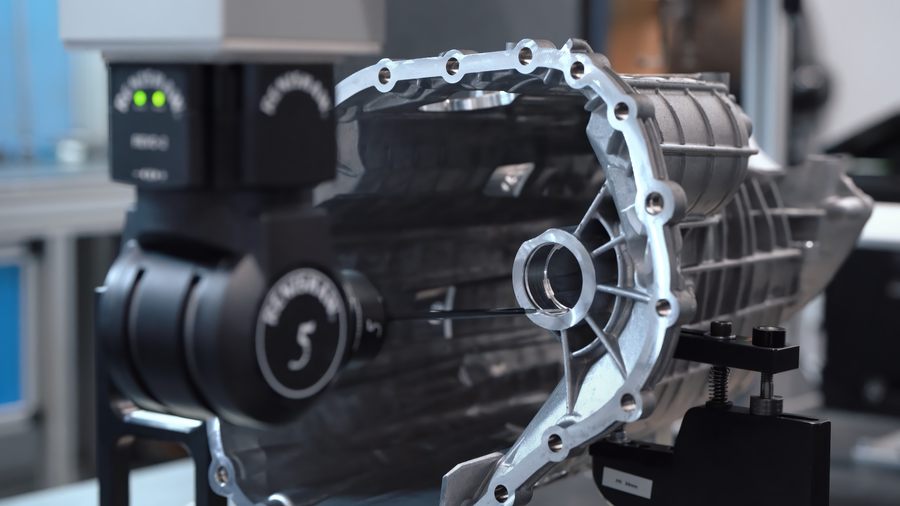

若铸件检测主要依赖 CMM，则仅能测量部件上有限的离散点。这只能呈现几何体的局部信息，因此可能致使表面偏差或不能检测出隐藏缺陷。最终导致重大缺陷可能被遗漏，进而影响产品质量与规格符合性。

如何对铸件整体几何形状进行检测，才能确保其符合公差要求？

检测铸件时需对几何形状复杂的部件进行多个维度的测量，尤其是在恶劣的检测环境下。与传统接触式探测方法不同，三维扫描技术设备可采集零部件整个表面的几何形状，而非只是测量离散点。通过分析完整几何数据，三维扫描仪能验证材料分布是否足以支撑后续加工，确保零部件始终符合公差要求。

如何缩短检测时间，加快质量管控流程？

通过一次三维扫描就能获取铸件的完整几何数据，实现多维度同步检测，同时获取完整的测量数据。这省去了耗时的逐点测量环节，大幅加快了质量管控速度。

检测软件还便于操作人员即时将铸件与 CAD 模型比对。以色谱图的方式清晰标注偏差位置，加快决策进程并减少人工检测的工作量。尽早发现尺寸误差能避免不合格铸件流入后续生产环节，减少返工、废料，以及不必要的加工或装配成本。

此外，三维扫描无需对零部件表面进行预处理，可直接在生产车间对铸件进行检测，无需将又沉又笨重的铸件搬运至计量实验室。这不仅缩短了搬运时间，还能为生产团队提供更快速的数据反馈，进一步优化质量控制流程。

解决方案：用于铸件检测的便携式、高精度、高速、多功能 3D 扫描

三维扫描为铸造厂提供了便携式、高精度、高速且多功能的解决方案，可在生产的各个环节对铸件进行测量、检测与验证。

便携性

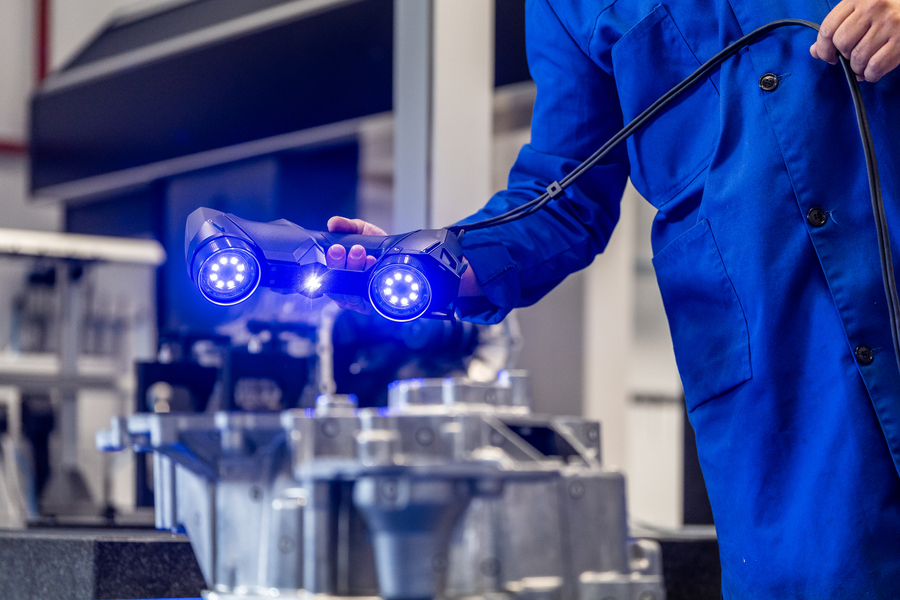

可将手持式三维扫描仪拿到铸件旁，直接在车间进行检测，告别了将铸件搬运到 CMM 旁的检测方法。这不仅节省了宝贵时间，更提升了操作人员的检测数量与工作效率。

高精度

符合 ISO 17025 认证的计量级三维扫描仪，其精度可满足复杂型腔测量，甚至能检测出更细微的规格偏差。采用动态参考技术，即使在复杂的车间环境下，仍能保持精准测量，不受振动、温度波动或其他常见铸造条件影响。

速度

三维扫描仪可在几分钟内采集铸件的完整几何形状。色谱图有助于质量控制人员快速比较部件与 CAD 模型，验证尺寸偏差的速度远高于传统测量方法。这种快速评估不仅缩短了检测时间，还实现了产量的跃升。

多功能性

三维扫描仪可处理各种尺寸、形状、几何结构及复杂程度的部件。无需对零部件进行预处理或表面处理，即可测量表面材质特殊或对比度较高的铸件，从而确保所有铸件检测结果的一致性。

计量级三维扫描仪（如 HandySCAN 3D）与检测软件（如 PolyWorks）是便携式、高精度、高速、多功能三维扫描解决方案的典型代表。

优势：精细化扫描每一件铸件，实现高质量质量控制

借助三维扫描仪，即使是更复杂的几何形状，也可在零部件审批流程启动前进行验证，确保每一件铸件都符合客户的精确规格要求。

车间级质量检测，无需预处理

如今，铸造厂可在生产车间内直接对铸件进行检测，既不影响检测精度，也无需对部件表面进行预处理。与 CMM 相比，三维扫描仪帮助质量控制团队减少了在培训、搬运及编程方面的时间投入，实现了在更短的时间内获取更多零部件的更全面数据。

提升部件质量

在各个生产环节进行检测，清晰识别关键位置材料不足、与 CAD 模型存在偏差等问题。这种主动管控的方式有助于确保铸件始终符合客户规格，满足公差要求。

缩短检测时间

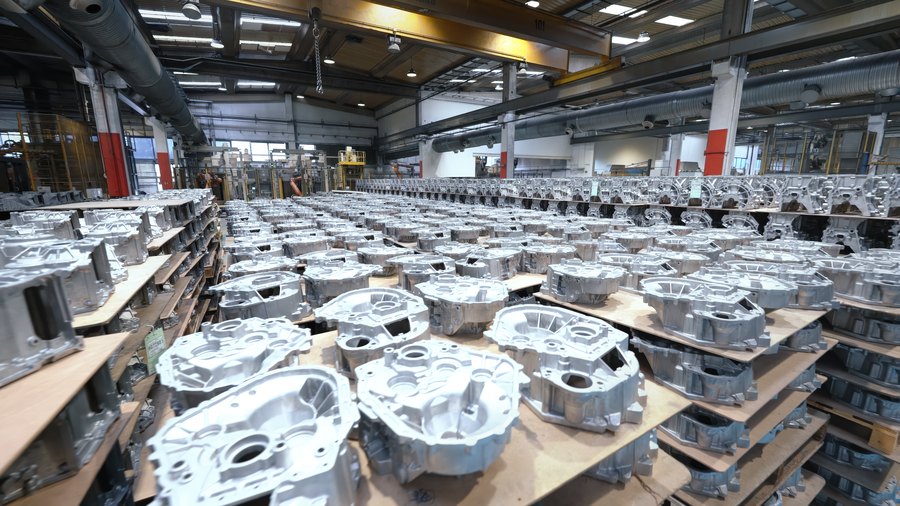

三维扫描技术将检测时间从几小时缩短至几分钟，同时还能保持 0.025 mm 的检测精度。优化的流程使每件铸件的处理时间减少了多达 30 分钟，确保精准识别缺陷。效率提升实现了在更短的时间内生产并检测更多部件，从而缩短客户交付周期。

客户案例：Martinrea Honsel Spain

Martinrea Honsel Spain 公司位于马德里的工业核心区，六十多年来一直是汽车行业的中坚力量。该公司成立于 1960 年，是一家铝铸件生产企业，产品涵盖轿车与商用车的发动机、变速箱、底盘及车身结构件，同时也为机械工程及其他领域生产部件。

在 60 载发展历程中，Martinrea Honsel 始终兼顾传承与创新，一如既往地将客户需求转化为先进的生产工艺与产品。其生产的元件不仅具备高强度，更兼具更高的尺寸精度与理想的表面质量。

为了进一步提升标准，Martinrea Honsel Spain 公司近期引入了 Creaform 形创的计量级便携式三维扫描仪，完成了整个零部件的精准扫描。这种全新的解决方案不仅能实现更精细的检测，更快速的验证，还能达到更高标准的质量管控。

未来，该公司计划将这一技术设备应用于更大尺寸的表面检测（如模具型腔与框架），实现质量与效率的更大跃升。
